产品名称：AO3404,30V,N沟道场效应管    产品类型：场效应管/MOS管/MOSFET

产品型号：AO3404    极性：N沟道    漏源电压：30V    连续漏极电流：5A    封装：SOT-23等

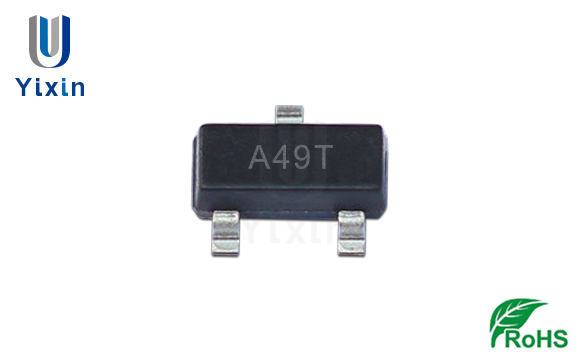

图1）场效应管AO3404 丝印A49T 封装SOT23

场效应管AO3404规格书（数据手册）下载：AO3404 SOT23.PDF

场效应管AO3404参数资料如下：

极性：NPN

漏源电压(V_DS)：30V

栅源电压(V_GS)：±20V

漏极电流-连续(T_A=25°C)(I_D)：5A

漏极电流-连续(T_A=70°C)(I_D)：4A

漏极电流-脉冲(I_DM)：20A

功耗(T_A=25°C)(P_D)：1.4W

功耗(T_A=70°C)(P_D)：0.9W

工作与贮存温度范围(T_J,T_STG)：-55 to 150 °С

热阻-结到环境(R_θJA)：125°C/W

热阻-结到引线(R_θJL)：80°C/W

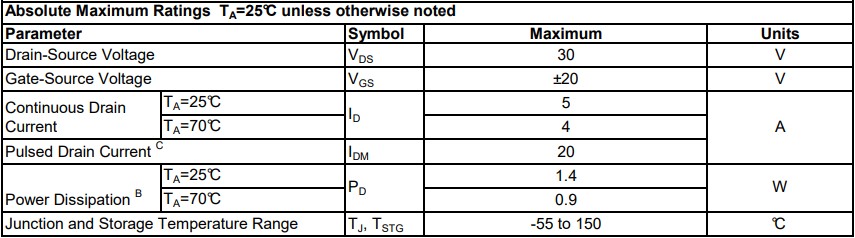

图2）绝对最大额定值（除非另有说明，否则绝对最大额定值TA=25°C）

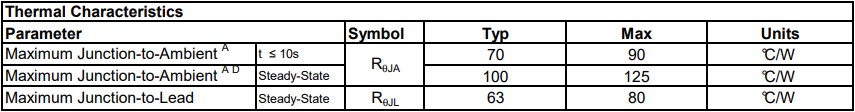

图3）热特性

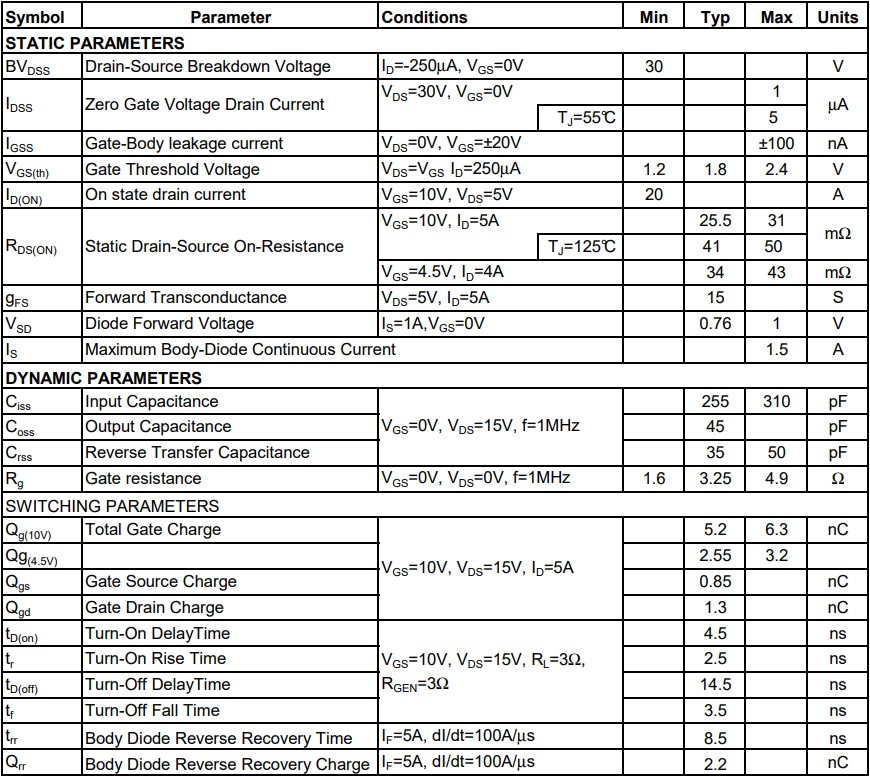

图4）电气特性（TJ=25°C，除非另有说明）

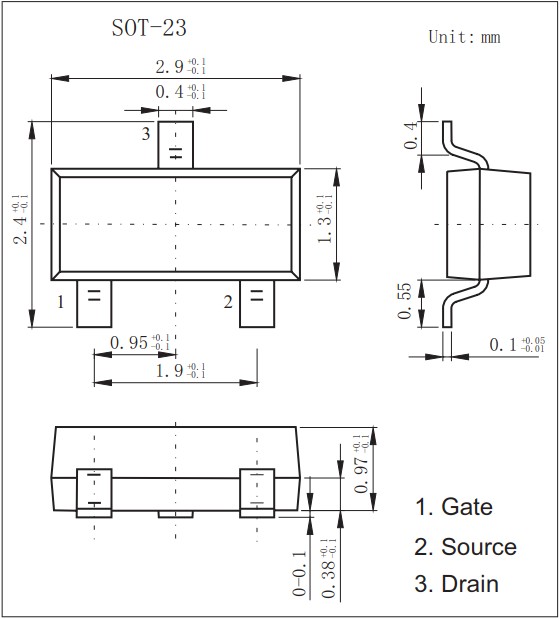

图5）场效应管AO3404（SOT23）封装尺寸
